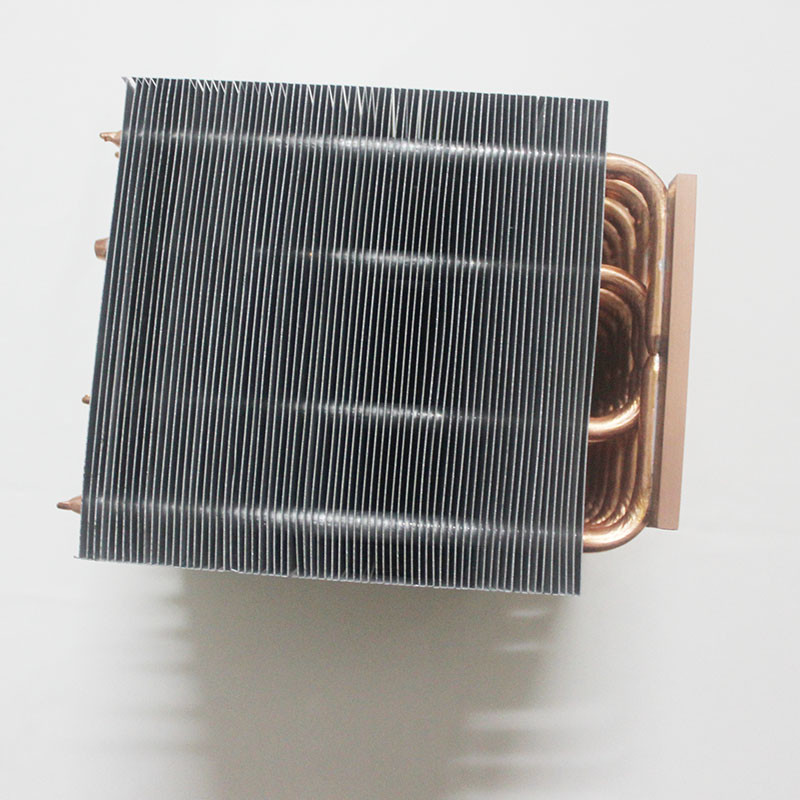

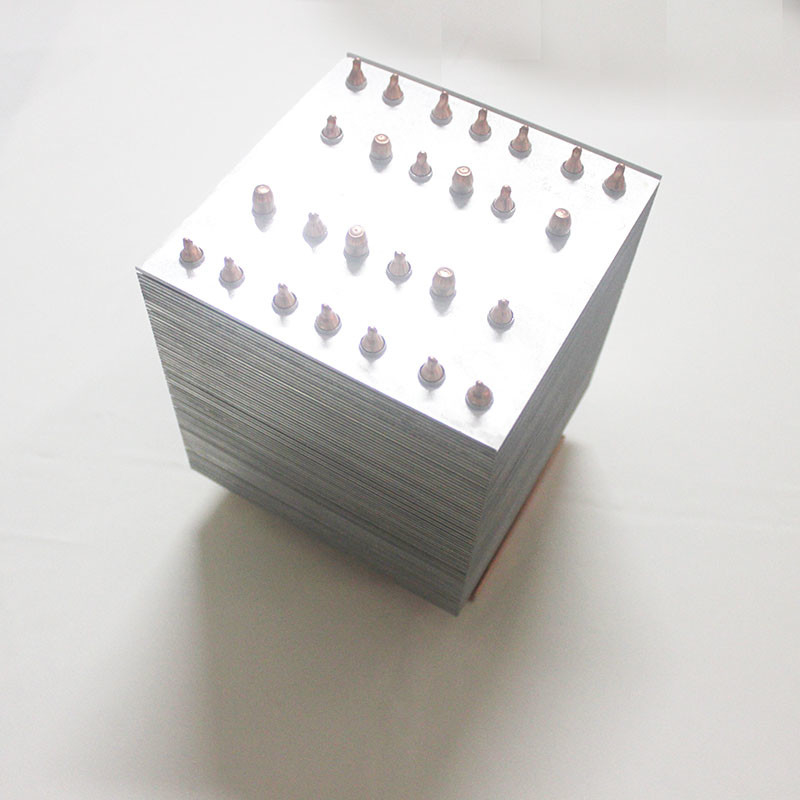

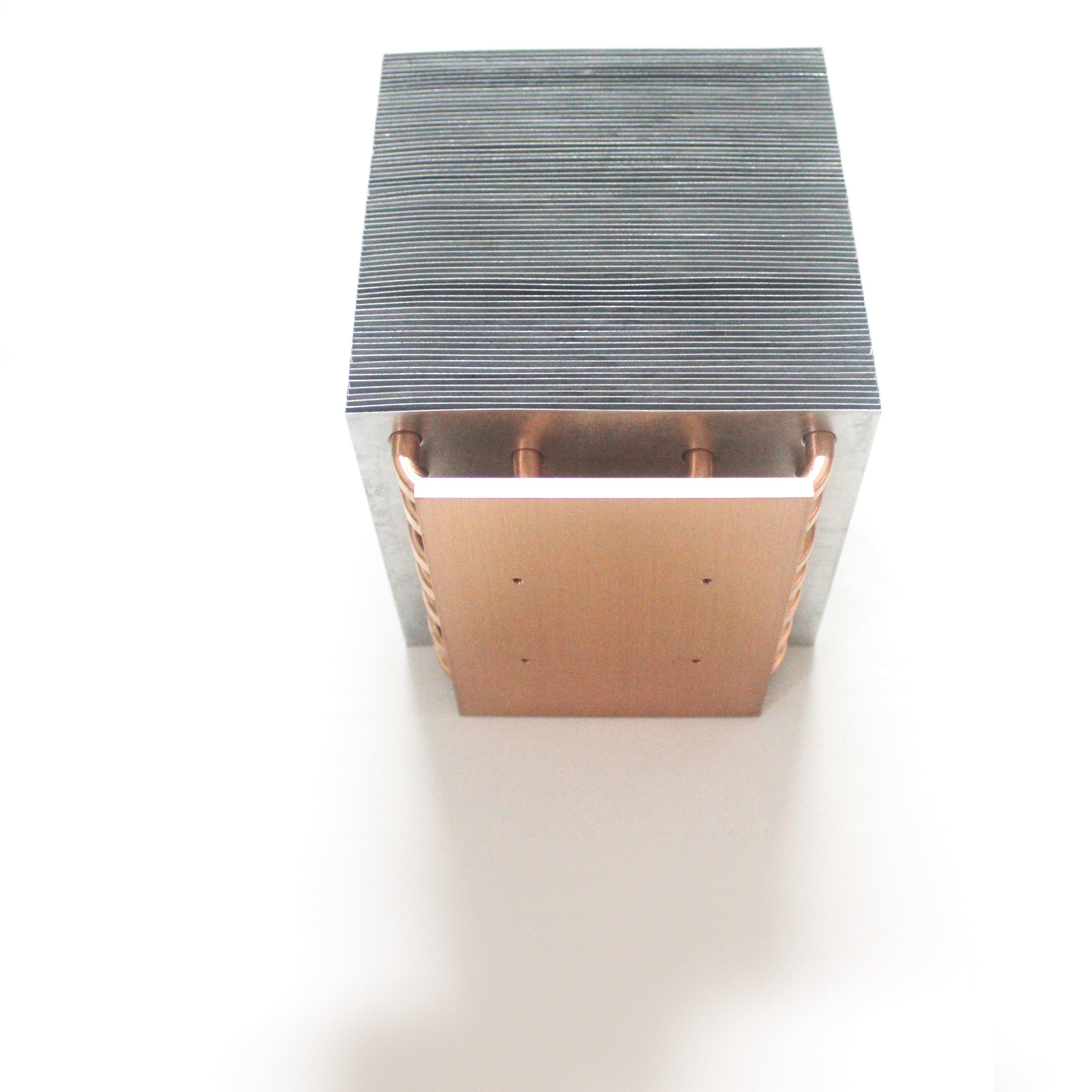

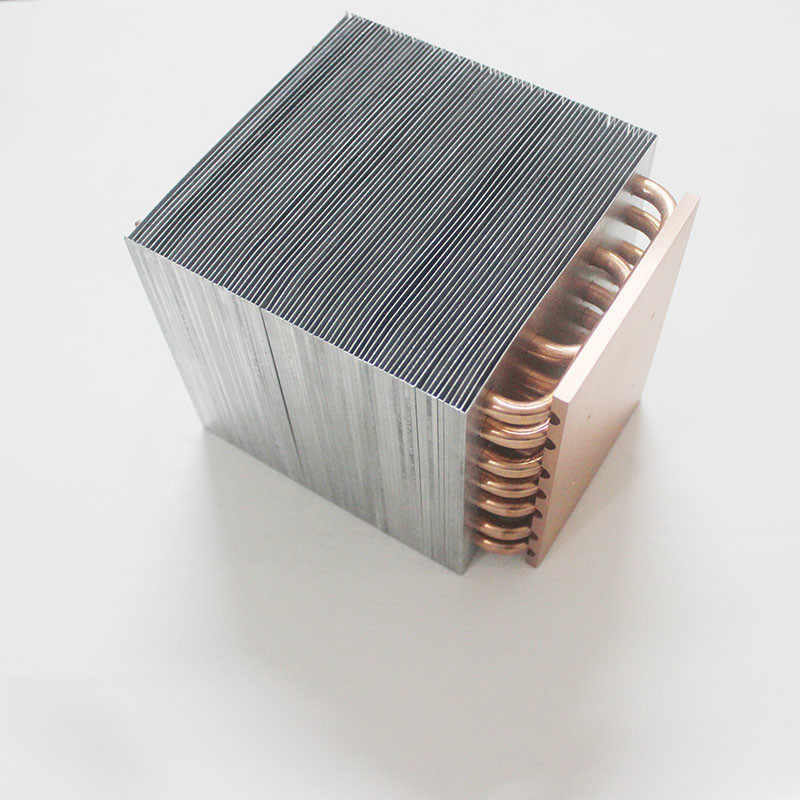

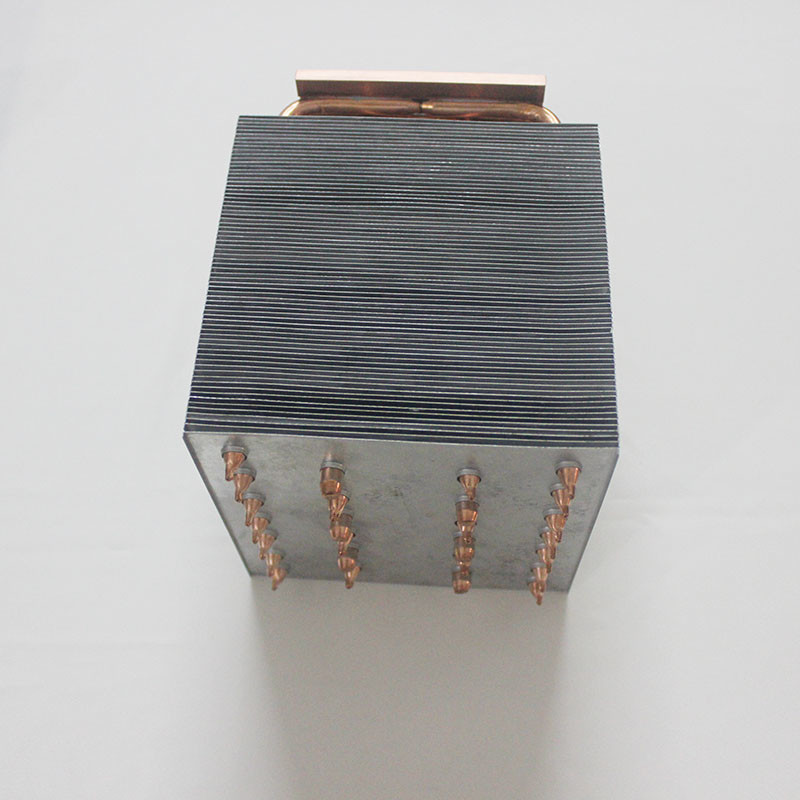

Ati Radeon Hd 5870 1000W المشتت الحراري للأنابيب الحرارية لإضاءة LED ذات الطاقة الكبيرة

Ati Radeon Hd 5870 1000W المشتت الحراري للأنابيب الحرارية لإضاءة LED ذات الطاقة الكبيرة

تفصيل سريع

وصف

مشعاع الأنبوب الحراري هو منتج جديد تم إنتاجه باستخدام تقنية الأنابيب الحرارية لإجراء تحسينات كبيرة على العديد من المشعات القديمة أو منتجات وأنظمة التبادل الحراري.هناك نوعان من مشعات الأنابيب الحرارية: التبريد الطبيعي وتبريد الهواء القسري.يمكن جعل المقاومة الحرارية لأنبوب التبريد بالهواء المبرد أصغر حجمًا ، وغالبًا ما تستخدم في مصادر الطاقة عالية الطاقة.

ملحوظة

المبرد الجانبي
مشعات النفخ الجانبي شائعة جدًا في بطاقات الرسومات العامة.غالبًا ما نرى مشعات متكاملة "قرميدية" مثل المشعات العامة ATI Radeon HD 5870 و GeForce GTX 470 العامة باعتبارها أكثر المشعات الجانبية نموذجية.يستخدم المبرد ذو النفخ الجانبي تدفق الهواء الجانبي الناتج عن دوران مروحة التوربو لامتصاص الهواء من داخل الهيكل ، ثم يمر عبر أخاديد توجيه الهواء ، والزعانف ، وأنابيب الحرارة ، وما إلى ذلك ، وتفريغ الحرارة إلى الجزء الخارجي من الهيكل من خلال منفذ الهواء في الجزء الخلفي من بطاقة الرسومات.
تتمثل عيوب المشعات الجانبية بشكل أساسي في عدم كفاية تبديد الحرارة والتحكم غير المرضي في الضوضاء.
نظرًا لأن المبرد ذو النفخ الجانبي يتطلب قناة توجيه هواء طويلة ويتم ترتيب الزعانف داخل القناة ، يلزم وجود مروحة توربو لضمان قدر معين من تدفق الهواء للسماح بتدفق الهواء خارج القناة بسرعة كافية وأخذ بعيدا الحرارة.ومع ذلك ، نظرًا لحجمه ، غالبًا ما يكون حجم هواء المروحة التوربينية غير مرضٍ عند السرعات المنخفضة.بمجرد تشغيله بسرعة عالية ، سترتفع ضوضاء تدفق هواء القطع لشفرات المروحة التوربينية بشكل حاد.في الاستخدام الفعلي ، تتمتع بعض بطاقات الرسومات العامة المزودة بمشعات توربو بدرجة حرارة أساسية تبلغ حوالي 60 درجة مئوية في وضع الاستعداد ، بينما ترتفع درجة الحرارة الأساسية بسرعة إلى 80-90 درجة مئوية تحت الحمل الكامل ، وستزداد الضوضاء وفقًا لذلك.
على الرغم من أن المبرد ذو النفخ الجانبي له عيوب واضحة ، من أجل ضمان عدم ارتفاع درجة حرارة النظام بأكمله في الهيكل المعدني بسرعة بسبب حرارة بطاقة الرسومات ، فإن بطاقة الرسومات المتوسطة إلى المتطورة في الجمهور يستخدم الإصدار مشعاعًا خارجيًا يعمل بالنفخ الجانبي.فقط بعض بطاقات الرسومات ذات خرج الحرارة المنخفض ستختار أوضاع تبريد أخرى.
المزايا: يتم تفريغ الحرارة في الخارج ، ولا تؤدي إلى تفاقم تراكم الحرارة داخل العلبة ، كما أن تأثير التحكم في درجة الحرارة داخل العلبة ممتاز (يشير فقط إلى تبديد الحرارة الخارجي).العيوب: المبرد التوربيني صاخب وتأثير التحكم في درجة الحرارة ليس جيدًا بما فيه الكفاية.

مبرد الأنبوب الحراري له المزايا التالية:

• سرعة الاستجابة الحرارية سريعة ، وقدرتها على نقل الحرارة أكبر من 1000 مرة من الأنابيب النحاسية من نفس الحجم والوزن ؛
• صغيرة الحجم وخفيفة الوزن؛
• كفاءة عالية في تبديد الحرارة ، والتي يمكن أن تبسط تصميم تبديد الحرارة للمعدات الإلكترونية ، مثل تغيير تبريد الهواء إلى التبريد الذاتي ؛
• لا حاجة إلى مصدر طاقة خارجي ، ولا حاجة إلى صيانة خاصة أثناء العمل ؛
• لها خصائص متساوية الحرارة جيدة.بعد توازن الحرارة ، يكون تدرج درجة الحرارة بين قسم التبخر وقسم التبريد صغيرًا جدًا ، والذي يمكن اعتباره تقريبًا 0 ؛
• العملية آمنة وموثوقة ولا تلوث البيئة.

يمكننا تقديم خدمة المبرد للأنابيب الحرارية ، الكمية الصغيرة مقبولة.

دعم فني

يمكننا أن نقدم خدمة التصميم والمحاكاة.على سبيل المثال ، حالة عميلنا الألماني.

وفقًا لنتائج المحاكاة ، فإن الرقاقة المحاكاة تتوافق مع متطلبات درجة الحرارة التي يحددها العميل.

التعليمات:

1.ما هو الفرق بين المشتت الحراري وأنبوب الحرارة؟
يقلل المشتت الحراري الأصغر من وزن المصباح بشكل كبير.هذا يقلل من تكاليف النقل وكذلك كمية المواد الأخرى اللازمة.يقوم أنبوب الحرارة بنقل الحرارة بشكل فعال من مصدر الحرارة ونتيجة لذلك يجعل التبريد أسرع من أي وقت مضى

2.
لماذا تستخدم أجهزة الكمبيوتر المحمولة أنابيب حرارية بدلاً من المشتت الحراري؟
الأنابيب الحرارية شائعة جدًا في أجهزة الكمبيوتر المحمولة ، حيث لا يوجد مكان لتركيب مروحة وحدة المعالجة المركزية.يقوم أنبوب الحرارة بنقل الحرارة بعيدًا عن وحدة المعالجة المركزية إلى مروحة الكمبيوتر ، مما يساعد بعد ذلك على تبديد الحرارة.

3. ما هو الغرض من أنبوب الحرارة؟
تعتبر الأنابيب الحرارية من أكثر الطرق فعالية لنقل الحرارة أو الطاقة الحرارية من نقطة إلى أخرى.تُستخدم هذه الأنظمة ذات المرحلتين عادةً لتبريد المناطق أو المواد ، حتى في الفضاء الخارجي.

4- هل الأنابيب الحرارية أكثر كفاءة؟
ما هي الأنابيب الحرارية؟الأنابيب الحرارية هي موصلات عالية الكفاءة للحرارة ويمكن أن تنقل ، في بعض الحالات ، 1000 مرة أفضل من الموصل النحاسي الصلب.يتم غلق الأنبوب الحراري في الفراغ بكمية صغيرة محددة من سائل العمل.
