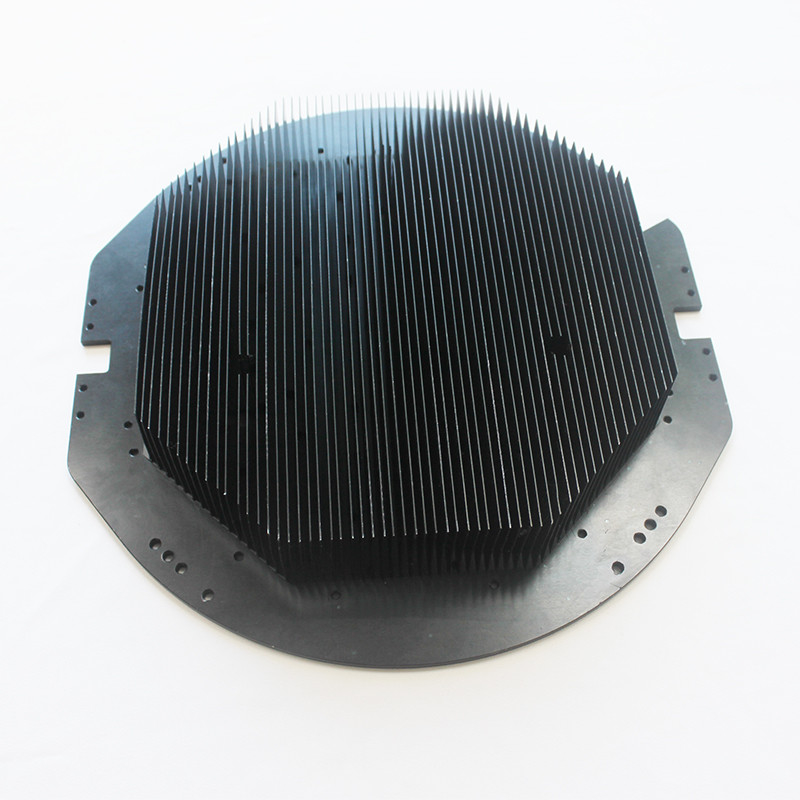

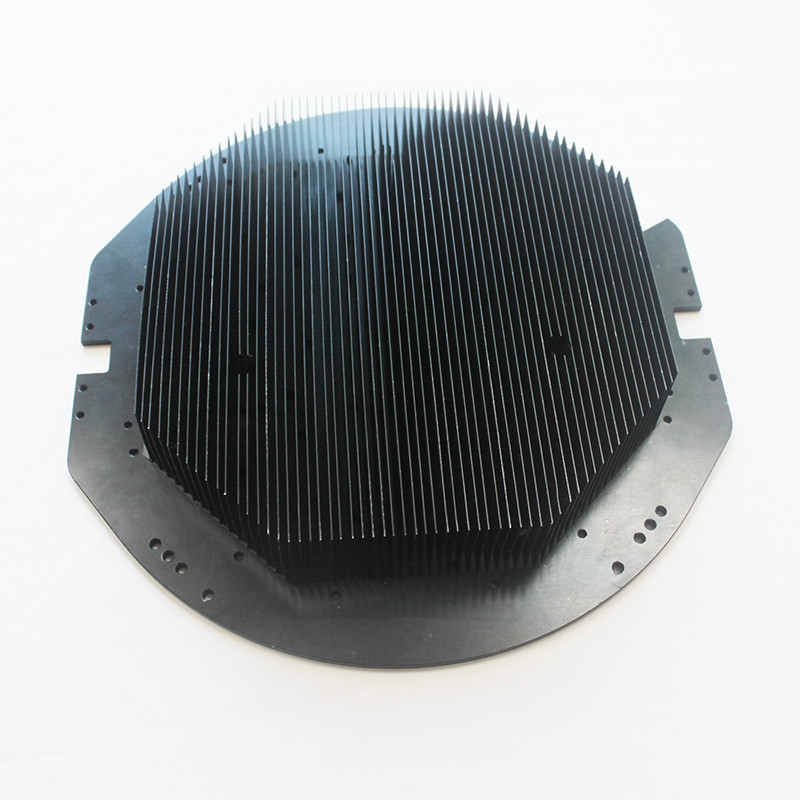

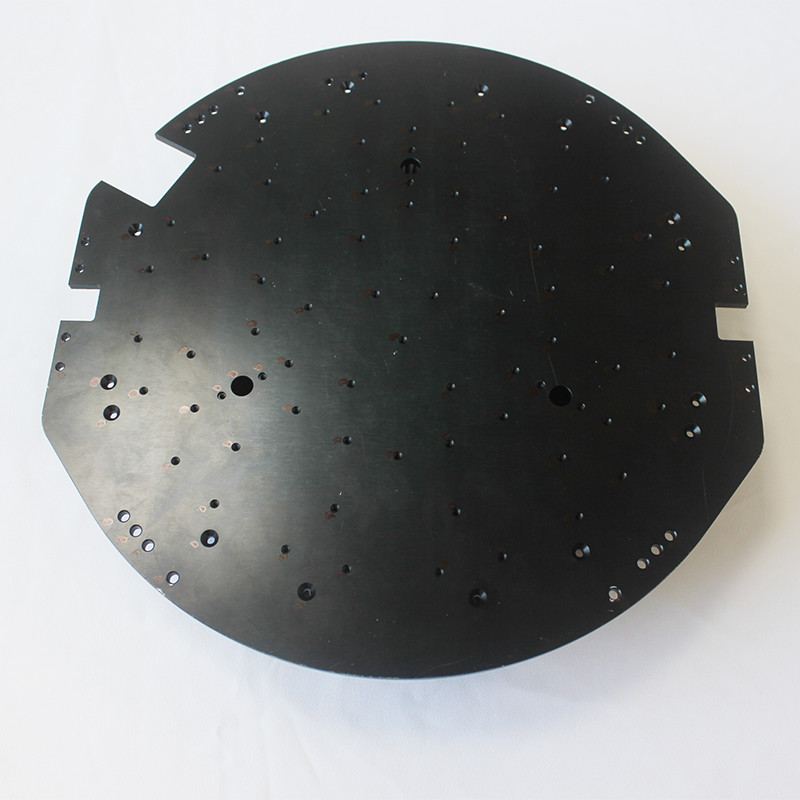

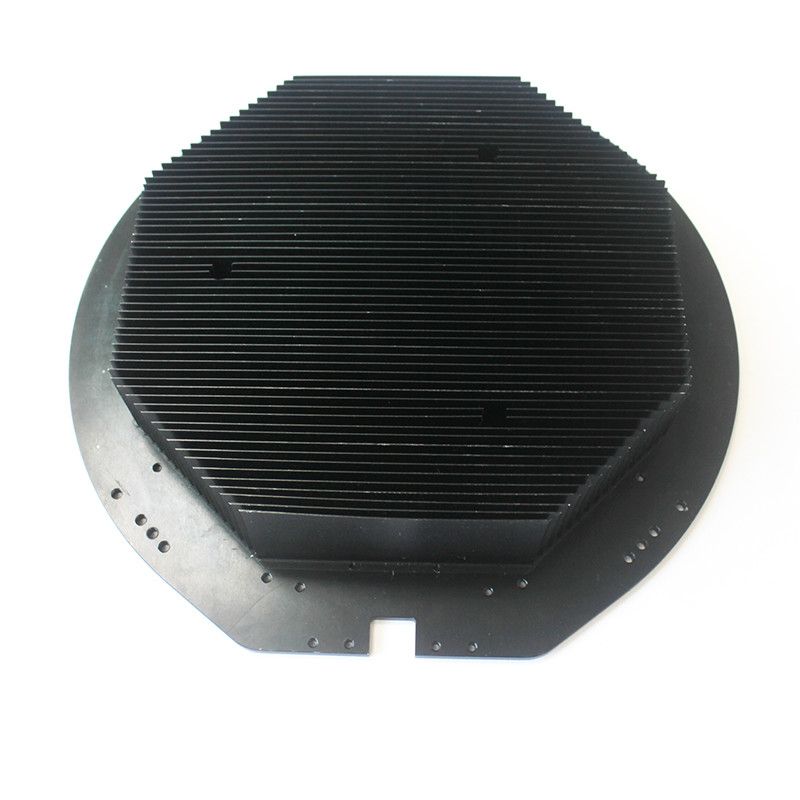

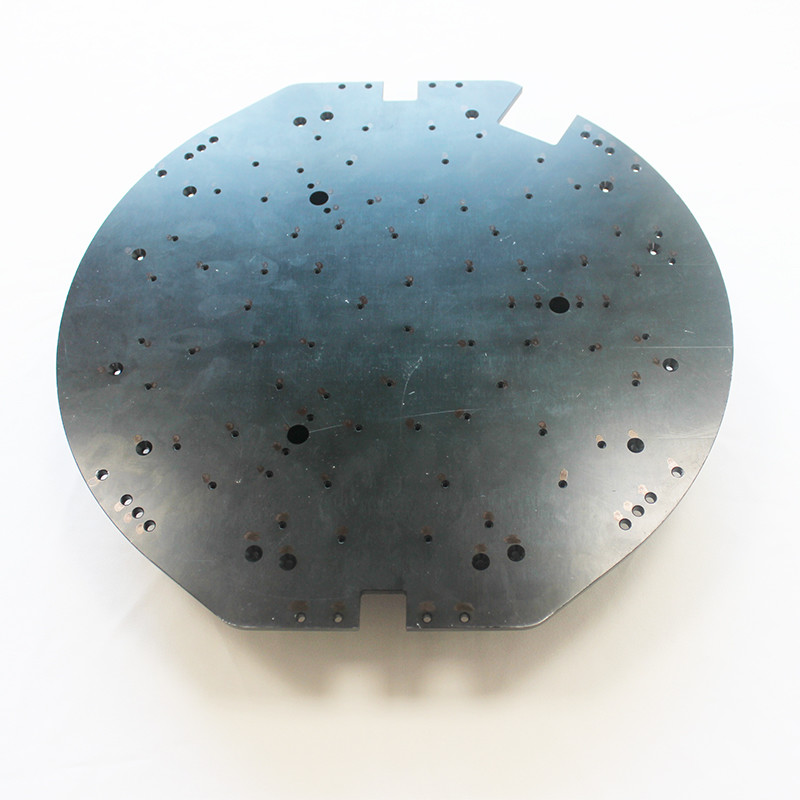

بالوعة الحرارة ذات الزعانف المستقيمة عالية الكثافة

الألومنيوم 6063 بأكسيد الألومنيوم الأسود Skived زعنفة الحرارة بالوعة للحصول على طاقة كبيرة بقيادة ضوء السقف

تفصيل سريع

وصف

يعتمد المشتت الحراري هذا على مادة الألومنيوم 6063-T5 للمعالجة ، أولاً وقبل كل شيء ، نتحقق من أن أبعاد المواد الخام جيدة أم لا ، والثاني هو أنه وفقًا للرسم ، استخدم آلة مجرفة CNC Gear للقيام بالبعد ، ثالثًا ، اعتمادًا على الرسم ، الرابع هو استخدام CNC للقيام بالبعد الدقيق ، والخامس هو إجراء عملية مسح بأكسيد الألومنيوم ، والخطوة الأخيرة هي التثبيت ، ثم الفحص / التعبئة.يتم إجراء أول تفتيش وتفتيش دورية في المعالجة.

ملحوظات

هذا هو بالوعة الحرارة زعنفة مقشر

يتم تصنيع المبدد الحراري Skived باستخدام آلة تقشير تستخدم شفرة لقطع المواد إلى شرائح رفيعة ، ثم دفع الزعانف المقطوعة لأعلى.من أجل تطبيق المبدد الحراري ، يمكن تصنيع زعانف رفيعة جدًا ، وقد أنتجنا زعانف رقيقة مثل .008 ".تسمح العملية بنسب أبعاد عالية توفر مساحة سطح أكبر لتبديد الحرارة القصوى.عادةً ما نستخدم هذه العملية للمبددات الحرارية النحاسية ، ولكن كشط الألمنيوم ممكن.نظرًا لأنه من السهل جدًا إعداده ، فعادةً ما يكون هناك حد أدنى لرسوم الإعداد التي تسمح بالنماذج الأولية السريعة للتصميمات الجديدة.من الممكن تشغيل ميزات إضافية آليًا بعد اكتمال عملية الكشط ، ولكنها تتطلب خبرة لتجنب الضغوط على المبدد الحراري.

من السهل إلى حد ما التعرف على المبدد الحراري Skived لأن المبدد الحراري به منحنى حيث تنتهي الشفرة من قطعها عند قاعدة المبدد الحراري كما هو موضح في الصورة.بالإضافة إلى ذلك ، فإن الزعانف ليست رأسية تمامًا ومنحنى قليلاً.يكون هذا أكثر وضوحا عندما تصبح الزعانف أطول.يبلغ العرض النموذجي لزعنفة اللوحة 200 مم ، ولكن من الممكن تصنيع مبددات حرارة يصل عرضها إلى 400 مم عن طريق تدوير كتلة المادة وتشغيل تمريرة ثانية مع انحناء الزعانف في الاتجاه المعاكس.نظرًا لأن المبدد الحراري Skived يتم تصنيعه من كتلة طويلة من المواد ، لا يوجد حد حقيقي لطول المبدد الحراري هو طول الكتلة.يمكن تحقيق ارتفاعات مختلفة عن طريق تشكيل كتلة المادة.يتم إعادة تدوير أي مادة زائدة لتقليل الفاقد.التشطيبات النموذجية للمبدد الحراري المكسو بالألمنيوم هي الأنودة ، أو مطلي بالنيكل.المبددات الحرارية التي تم إنهاؤها بالنحاس هي مادة مضادة للأكسدة أو مطلية بالنيكل.

يمكن أن تقدم Fodor المشتت الحراري النحاسي المغطى بالنحاس والألمنيوم (AL1050 / 6063) بالوعة الحرارة ذات الزعانف.
